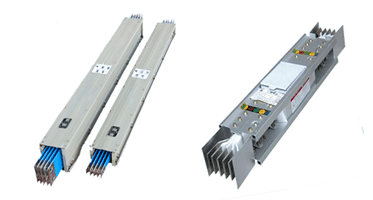

JHXMC母線槽是我公司在獨立研發的新型輸配電產品,適用于交流50Hz,額定電壓380V,額定電流250A-6300A的三相四線、三相五線制供配電系統工程中。特點是具有系列配套、標準化生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。
產品符合GB7251.2-2006《低壓成套開關設備和控制設備第2部分:對母線干線系統(母線槽)的特殊要求》等標準。
產品特點:
1、母線槽殼體采用優質冷軋鋼板或鋁合金鋼板制成,外殼有足夠的強度,表面處理防腐性能好,外表面平整,色澤美,環氧樹脂粉末靜電噴涂、亞光桔皮,內表面采用冷鍍鋅。
2、母線槽動熱穩定性好,傳輸能力大,導電排采用99.99%優質銅排,銅排的選擇符合GB5585標準。
3、絕緣材料選擇優質絕緣材料,絕緣性能好,耐火、老化壽命達四十年以上。
4、銅排搭接部分鍍銀壓花處理。
5、母線槽導體截面及支持跨距滿足短路熱穩定及短路動穩定的要求,支持跨距設計合理,能避開共振區。
6、銅母線導體布置考慮導體電流分布的均衡,電流不均衡度同相不超過4%,相與相不超過5%。
7、與設備如開關柜、變壓器等連接處,正常運行時不會產生過熱。
8、外殼設置可靠接地裝置,每段母線槽外殼至少設置一個可靠的接地點,母線段間的外殼用導線進行連接,外殼多點接地,保證接地連續性
9、根據需要可配置630A以下電流規格的母線插接箱。
技術參數:
序號 | 名 稱 | 單位 | 參 數 |
1 | 額定電壓 | V | 380±10% |
2 | 最高電壓 | V | 690 |
3 | 系統中性點接地方式 | 接地 | |
4 | 額定電流 | A | 250~6300 |
5 | 額定頻率 | Hz | 50 |
6 | 2s熱穩定電流 | kA | 80 |
7 | 動穩定電流 | kA | 175 |
8 | 導體允許溫度 | oC | 90 |
9 | 冷卻方式 | 自冷 | |
10 | 導體材質 | 銅 | |
11 | 相數 | 3 | |
12 | 工頻耐壓 | kV | 42 |
13 | 沖擊耐壓 | kV | 75 |
14 | 外殼材質 | 優質冷軋板或鋁合金 |
使用條件:
1、周圍空氣溫度不高于+40oC,不低于-5oC。24h 內的平均溫度不得高于+35oC。
2、戶內安裝使用,使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為+40oC時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5%。
5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
