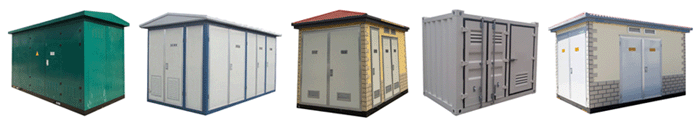

JHXW1型預裝式變電站是由高壓室、變壓器室、低壓室組成的變配電裝置。適用于額定電壓35kV以下的電力系統。具有成套性、占地省、可移動、結構合理、外形美觀、安裝維護方便和投資少的特點，適用于住宅小區、大型工地、工礦企事業單位、高層建筑、城市燈路燈供配電、油田、礦山、狹窄街道、臨時用電等場所。

本產品符合GB/T17467-2010《高壓/低壓 預裝式變電站》、GB7251.1-2013《低壓成套開關設備和控制設備》、GB/T14048.1-2000《低壓開關設備和控制設備總則》、GB3906-2006《3-35kV交流金屬封閉開關設備》、GB 14048.3－2002《低壓開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》等標準。

產品特點：

1、 本系列產品系框架結構，用型鋼經特殊防腐處理后焊接而成。外殼可采用防銹鋁合金板、彩色夾心鋼板、非金屬。箱頂為雙層結構具有隔熱、排氣降溫的作用。
2、所有操作均在柜門關閉狀態下進行。具備完善有效的“五防” 功能，防止誤操作。
3、進出線方式：高壓電纜進，低壓電纜出；高壓電纜進，低壓架空出；高壓架空進，低壓電纜出；高壓架空進，低壓架空出。
4、高壓側一次供電系統可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。
5、變壓器室可選擇 S9、S11以及其他低損耗油浸式變壓器和干式變壓器；變壓器室（如變壓器容量大于1600kVA，變壓器敞開布置）設有自起動強迫風冷系統及照明系統。采用自然通風和強迫通風兩種方式，通風冷卻性能良好。變壓器室有溫控儀，能自動控制變壓器溫度，保證變壓器滿負荷運行。
6、低壓室根據用戶要求可采用面板、屏裝式、抽屜式結構組成用戶所需供電方案。有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
7、低壓室、高壓室可分別加裝加熱器，防止凝露與腐蝕發生。
8、本系列產品結構有整體式和分箱式，用戶如無特殊要求一般釆用整體式結構。箱變內部布置可以采用目字型或品字型結構。
9、為保證安全，箱式變電站四周可以加裝欄桿。

技術參數:

使用條件：

1、周圍空氣溫度不高于＋40℃，不低于－5℃。24h 內的平均溫度不得高于＋35℃。
2、戶內安裝使用，使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為＋40℃時不超過 50％，在較低溫度時允許有較大的相對濕度，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5％。
5、設備應安裝在無劇烈震動的地方，以及不足使電器元件受到腐蝕的場所。
6、安裝地點無火災、爆炸危險、化學腐蝕，并且不應是低洼積水處，同時應留足箱變開門所需空間。
