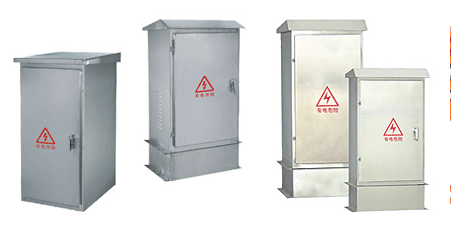

接線端子箱用于發電廠、變電站、工礦企業的設備動力的就地控制。箱體采用不銹鋼材料制作,強度好、硬度高、表面美觀、密封性好、抗腐蝕性強、壽命長、免維護,是普通端子箱最理想的換代產品。 不銹鋼端子箱特別適用于沿海地區、多粉塵等惡劣環境的室內外場合使用。大量應用于大型變電站變壓器、斷路器、PT和CT等的端子接線用。
產品特點:
1、采用不銹鋼殼體,板材厚度不小于1.5mm。表面平整光亮,不生銹。箱體下部要加裝百葉底座,端子箱底下加裝防潮板
2、箱體外部采用微痕和無痕制作工藝,使外觀更美觀。
3、門和箱體采用全封閉結構,配以密封橡膠條和防水槽,具有防雨、風、沙、塵的四防功能。箱體正面設有鉸鏈,具有限位功能,箱門和箱體結合面壓力均勻,密封良好,能防風沙、防腐、防潮。
4、室外箱體防護等級不小于IP54,室內箱體防護等級不小于IP30。具有良好的密封性能。
5、前、后箱門各設把手及碰鎖,開啟和關閉箱門后,箱門保持平整不變形。
6、端子箱內裝有溫、濕度控制器和梳狀電加熱器,用于防止凝露生成和預調溫度,其傳感器采用固定安裝方式。 端子箱內安裝轉換開關,可根據現場實際運行情況需要,對箱體內加熱器可任意轉換手動、自動控制方式。
技術參數:
序號 | 名 稱 | 單位 | 數 據 |
1 | 主回路額定電壓 | V | 380/220 |
2 | 輔助回路額定電壓 | V | 220 |
3 | 額定絕緣電壓 | V | 500 |
4 | 短時耐受電壓 | kV | 3 |
5 | 額定頻率 | Hz | 50 |
6 | 防護等級 | IP54 |
使用條件:
1、周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。
2、戶內安裝使用,使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5%。
5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
