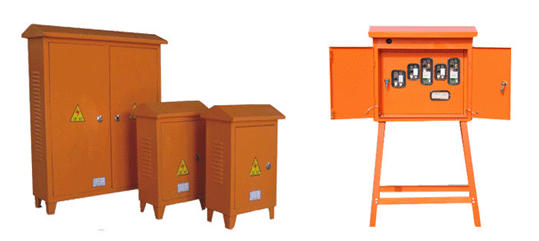

JHX系列建筑工地配電箱具有過載、短路、漏電保護功能,其結構和安全電氣性能本產品主要適用于建筑施工現場配電,可用于露天野外作業臨時配電用,它具有防雨、防塵等安全保護性能,產品外形美觀結構緊湊,便用安裝、維修,便用運輸和移動,操作安全簡便,對漏電或人身觸電具有可靠的保護功能。
產品符號GB7251.1-2013《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備(IDTIEC-1:1992)》和GB7251.4-2006《低壓成套開關設備和控制設備第四部分:對建筑工地用成套設備(ACS)的特殊要求》,及JGJ46中華人民共和國建設部《施工現場臨時用電安全技術規范》要求。
產品特點:
1、配電箱、開關箱采用優質冷軋鋼板或優質絕緣材料制作,鋼板厚度大于1.5mm。?
2、配電箱、開關箱應安裝端正、牢固,移動式配電箱、開關箱安裝在牢固的支架上。固定箱的下底與地面垂距為1.3-1.5m,移箱下底與地面垂距為0.6-1.5m。?
3、箱體內的工作零線和保護零線應分別與接線端子相連接,金屬箱體、金屬電器安裝板、電器金屬底座、外殼必須保護接零(通過保護零線端子板)。?
4、箱內配電線采用絕緣銅導線,與活動門之間的連線應采用絕緣軟線,絕緣層顏色:相線A、B、C分別為黃、綠、紅色,工作零線N為蘭色,PE線為黃綠相間色。
5、開關箱內的漏電保護器動作電流應不大于30mA(潮濕或有腐蝕介質場所應≯15mA),額定漏電動作時間應不小于0.1S。?
6、.配電箱、開關箱的導線進出線口應設在箱體下底面,進出線應加護套分路成束并作防水彎。?
7、移動式配電箱和開關箱的進出線必須采用橡膠絕緣電纜,進出開關箱的電源線嚴禁用插銷連接。
技術參數:
序號 | 名 稱 | 單位 | 數 據 | |
1 | 主回路額定電壓 | V | 380/220 | |
2 | 輔助回路額定電壓 | V | 220 | |
3 | 額定絕緣電壓 | V | 660 | |
4 | 短時耐受電壓 | kV | 3 | |
5 | 額定頻率 | Hz | 50 | |
6 | 額定電流 | A | 40~600 | |
7 | 額定峰值耐受電流 | kA | 3~15 | |
8 | 額定漏電動作電流 | 總配電箱 | mA | 200~500 |
分配電箱 | mA | 50~150 | ||
開關箱 | mA | 15~30 | ||
9 | 額定漏電動作時間 | s | ≤0.1 | |
10 | 防護等級 | IP43 |
使用條件:
1、周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。
2、戶外安裝使用,使用地點的海拔不得超過 2000m。
3、周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、設備安裝時與垂直面的傾斜度不超過 5%。
5、設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
