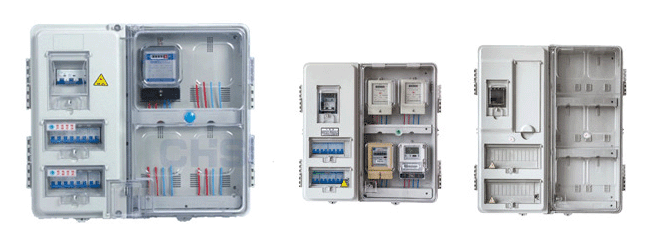

電表箱是一種計量用配電裝置,適用于交流50Hz、額定工作電壓為220~380V,額定電流為20~250A的低壓供電系統中,供單相和三相電能的計量和控制管理,廣泛應用于小區住宅、商業網點、單位公寓、學校等場所。分為單相表箱和三相表箱兩大類別。
產品特點:
1、電表箱外殼材質有冷軋鋼板、鍍鋅板、不銹鋼板、聚炭非金屬材料PC等,適用于不同的場所。
2、電表箱分為進線室、 計量室與出線室三個部分,進線室、計量室、出線開關室各個功能區之間有必要的互鎖邏輯關系,能夠滿足供電企業不同專業間,以及供電企業與用電客戶間的責任劃分。各室可按橫式、豎式、混合式排列。
3、箱體為封閉結構,并有良好的通風散熱結構設計,散熱孔具有防雨功能并設防護網,采取防止非正常情況下外部異物插入觸及帶電導體的措施。
4、電度表的種類有:單相、三相、集中式等。
5、電器元件設置分級保護,滿足選擇性、靈敏性要求。箱內電器元件均按國家有關規定通過強制認證(3C認證)。
6、能夠?qū)崿F(xiàn)遠程費控和停送電等功能,設備配置滿足用電信息采集終端、智能電表型式和技術規范要求。
7、進線室、計量室門設置專用門鎖,門鎖外有一定的防護措施。
8、非金屬箱內預留PE端子,便于箱體與接地網可靠連接。金屬箱內箱體直接留有接地端子。
技術參數:
序號 | 名 稱 | 單位 | 數 據 |
1 | 主回路額定電壓 | V | 380/220 |
2 | 輔助回路額定電壓 | V | 220 |
3 | 額定絕緣電壓 | V | 660 |
4 | 短時耐受電壓 | kV | 3 |
5 | 額定頻率 | Hz | 50 |
6 | 額定電流 | A | 20~250 |
7 | 額定短時耐受電流 | kA | 4.5 |
8 | 額定峰值耐受電流 | kA | 6 |
9 | 防護等級 | IP3X |
使用條件:
1、 周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃。
2、 戶內安裝使用,使用地點的海拔不得超過 2000m。
3、 周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、 設備安裝時與垂直面的傾斜度不超過 5%。
5、 設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所。
